Átlas Digital das Águas de Minas - Uma ferramenta para o planejamento e gestão dos recursos hídricos

Consulta Informativa

- Análise do comportamento hidrológico no rio Tijuco

Objetivo

Análise da variação do comportamento hidrológico (vazão e precipitação) no rio Tijuco no período de 1950 a 2009.

Procedimento

Confronto dos resultados obtidos na segunda (2ª) regionalização hidrológica realizada nessa bacia abrangendo o período de série histórica (1950 - 2002), com os resultados obtidos na terceira (3ª) regionalização hidrológica, período de série histórica (1950 - 2009), fundamentando-se, para tanto, nas séries temporais de uma estação fluviométrica e três pluviométricas, distribuídas estrategicamente na região hidrográfica do rio Tijuco. A localização da estação fluviométrica e estações pluviométricas selecionadas estão apresentadas na Figura 1 e na Tabela 1, respectivamente.

Os valores das vazões médias foram calculados utilizando a séries temporais da estação fluviométrica e os valores das vazões, caracterizadas pela freqüência, foram estimados com base em estatística hidrológica com apoio do aplicativo de regionalização hidrológica, RH versão 4.0. As distribuições de freqüências ajustadas nas séries históricas da vazão mínima de sete dias de duração e período de retorno de 10 anos e da vazão máxima diária anual com período de retorno de 100 anos foram a log-normal a três parâmetros e Gumbel, respectivamente. Os parâmetros das distribuições foram estimados pelo método dos momentos enquanto a eficiência do ajustamento foi realizada pelo método de Kolmogorv-Smirnov.

A análise foi realizada em duas etapas:

1ª Etapa

Análise dos hidrogramas vazão e precipitação dos dois períodos estudados. As variáveis hidrológicas correlacionadas foram:

a)	vazão média anual e vazão mínima anual de 7 dias de duração com a precipitação média anual; e
b)	vazão máxima diária anual com a precipitação máxima diária anual

2ª Etapa

Análise das médias das vazões (diárias anuais, mínimas de 7 dias de duração, máximas anuais) e das vazões caracterizadas pela freqüência (mínima de sete dias de duração e período de retorno de 10 anos, de 95% da curva de permanência e máxima diária anual com período de retorno de 100 anos), nos dois períodos analisados.

Figura 1 - Localização da estação fluviométrica e das estações pluviométricas na região hidrográfica do rio Tijuco (Região hidrográfica do rio Paranaíba em Minas Gerais)

Tabela 1 - Estação fluviométrica (sub-bacia) selecionada e estações pluviométricas correlacionadas

Estação fluviométrica (Sub-bacia)	Código	Região Hidrologicamente Homogênea	Área (km²)	Estações Pluviométricas
Estação fluviométrica (Sub-bacia)	Código	Região Hidrologicamente Homogênea	Área (km²)	Nome	Código
Ituiutaba (Rio Tijuco)	60845000	Região I	6.154	Ituiutaba	01849000
				Faz. Paraíso	01948005
				M. A. de Minas	01848000

Resultados/discussão:

1ª Etapa

Análise dos hidrogramas vazão e precipitação nas séries temporais de uma estação fluviométrica e três pluviométricas

Nas Figuras 2 a 4, referentes à estação fluviométrica de Ituitaba, apresenta-se o comportamento das vazões, onde observa-se que, de um modo geral, no período comum de observações das vazões e precipitações, as variações das vazões médias, mínimas e máximas não apresentaram, de um modo geral, tendências semelhantes às das precipitações, no tempo, evidenciando, assim, a não influência da variação aleatória da precipitação no comportamento das vazões estudadas neste período. Vale destacar que a estação pluviométrica da Fazenda Paraíso apresentou série temporal de precipitação média anual com tendência inversa as das vazões médias e mínimas com maior realce no período de 2002 a 2009 (Figuras 2 e 3).

Informações locais atestam a não ocorrência de desmatamentos significativos na bacia que pudessem contribuir para o aumento e, ou diminuição das vazões estudadas.

Figura 2 – Hidrograma da vazão média anual (e precipitação média anual)

Figura 3 - Hidrograma da vazão mínima anual de 7 dias de duração (e precipitação média anual)

Figura 4 - Hidrograma da vazão máxima diária anual (e precipitação máxima diária anual)

2ª Etapa

Análise das médias das vazões e das vazões caracterizadas pela freqüência, na estação de Ituitaba nos dois períodos de séries temporais estudados

Conforme pode-se observar na Tabela 2 e nas Figuras 5, 6 e 7 a atualização dos estudos hidrológicos abrangendo as séries temporais no período (1970 - 2009) apresentou uma pequena redução nos valores das vazões Q7,10 , Q95, Q7 e Qmax, contidas no intervalo de 0,2 a 2,5%, enquanto nas vazões Qmlp e Qmax100 ocorreu um acréscimo de 0,1 a 0,2% comparativamente aos estudos hidrológicos abrangendo o período de séries temporais anteriores (1970 - 2002). O maior índice de redução (2,5%) foi registrado na vazão mínima caracterizada pela freqüência (Q95). Vale destacar que os dados dessa estação reflete o comportamento global da bacia do rio Tijuco, pois, localiza-se próximo à foz da bacia;

Como ilustração do comportamento das mínimas anuais de 7 dias de duração (Q7) detectados na atualização dos estudos hidrológicos, observa-se na linha de tendência dos valores das vazões mínimas da estação de Ituiutaba (Figura 6), um ciclo abaixo da média no período (1950 - 1972), outro ciclo oscilando acima da média no período (1972 - 1999) e, finalmente um último ciclo, de menor amplitude, abaixo da média no período (1999 - 2008).

A Figura 8 observa-se o percentual de variação nos valores das vazões médias e das vazões caracterizadas pela freqüência, no rio Tijuco (estação de Ituiutaba), no período de atualização dos estudos hidrológicos (1950 - 2009).

Tabela 2 - Vazões, períodos de séries históricas estudados e variação nos valores das vazões na estação fluviométrica de Ituiutaba, nos dois períodos de séries temporais estudados

Vazões	Períodos de série histórica/valores das vazões		Variação nos valores das vazões
Vazões	PA= (1950 - 2002)	PB= (1950 – 2009)	m³/s	%
Vazões médias
Q_mlp	93,23	93,28	+0,05	+0,1
Q₇	31,88	31,80	-0,08	-0,3
Q_max	427,79	426,99	-0,8	-0,2
Vazões caracterizadas pela freqüência
Q_7,10	16,30	16,00	-0,3	-1,8
Q₉₅	23,60	23,00	-0,6	-2,5
Q_max100	888,00	890,00	+2,0	+0,2

Notação:
Q_mlp = média das vazões diárias anuais;
Q₇ = média da vazões mínimas de 7 dias de duração;
Q_max = média das vazões máximas anuais;
Q_7,10 = vazão mínima de 7 dias de duração e período de retorno de 10 anos;
Q₉₅ = vazão de 95% da curva de permanência e
Q_max100 = vazão máxima diária anual com período de retorno de 100 anos.

Figura 5 - Hidrograma da média das vazões diárias anuais nos dois períodos de série temporal

Figura 6 - Hidrograma da média das vazões mínimas de 7 dias de duração nos dois períodos de série temporal

Figura 7 - Hidrograma da média das vazões máximas diárias anuais nos dois períodos de série temporal

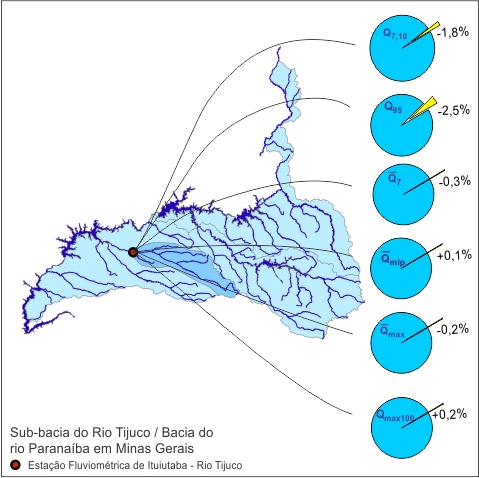

Figura 8 - Percentual de variação nos valores das vazões médias e das vazões caracterizadas pela freqüência, no rio Tijuco, no período de atualização dos estudos hidrológicos (1950 - 2009)

Conclusões (Etapas 1 e 2)

A atualização dos estudos hidrológicos abrangendo as séries temporais no período (1950 - 2009) apresentou, de um modo geral, pequena variação nos valores das vazões estudadas variando de -2,5% (redução) nos valores da vazão de 95% da curva de permanência a +0,2% (acréscimo) nos valores da vazão máxima diária anual com período de retorno de 100 anos, quando comparados com os estudos hidrológicos abrangendo o período de séries temporais anteriores (1950 - 2002).

OBS: Essa Consulta Informativa foi identificada no ATLAS como "Indicador de sustentabilidade" para o monitoramento da gestão dos recursos hídricos nessa região hidrográfica.

_____________________________
Fonte: EUCLYDES et al. (2010v1)
